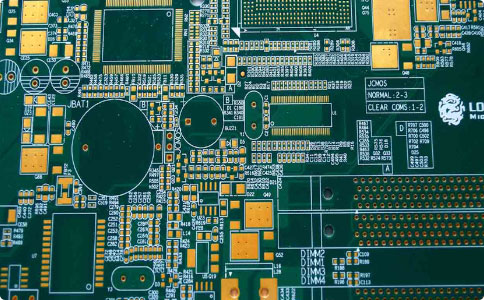

蝕刻片名稱：PCB線路板、印制電路板、雙面電路板

　　用途：PCB線路板簡稱電路板，是由覆銅片蝕刻加工而成，其作用是通過金屬銅片的導電性連接各種電子元器件，也就是電子元器件的載體，電子產品分軟件和硬件兩個部分組成，硬件的主要作用是裝載軟件使軟件能夠正常運行，下面讓我們看看PCB線路板的制程工藝吧。

      PCB制程：對PCB線路板有一定了解的人都知道線路板是由一條條密密麻麻的線條組成的，這些線條的排列規則是PCB工程師根據PCB線路板的用途使用protel、allegro等等軟件做封裝繪制而成的，然后通過封裝好的圖形交由菲林輸出廠家輸出菲林，有了菲林之后再將部分抗酸油墨固化到覆銅板上實現圖像轉移?！　?br>      蝕刻工藝：涂布→烘干→曝光→顯影→蝕刻→退膜

　　所需設備：(PCB線路板設備類)

　?、?a href="/tbj/index.html" style="border: 0px; outline: none; text-decoration: none; color: rgb(102, 102, 102);">涂布機：用于工件涂油墨做保護層，用涂布機上油墨是現如今技術最先進成熟的一種方式，特點是均勻、省時、省人工、產量高、省耗材等等。

　?、?a href="/kx/index.html" style="border: 0px; outline: none; text-decoration: none; color: rgb(102, 102, 102);">烤 箱：用于涂的油墨烤干，防止油墨流掛，加深固化

　　③線路板曝光機：用于光固工件上的局部感光油墨，形成圖像轉移，通過開啟紫外線燈光發出UVA波長的紫外線，將菲林片上的圖案轉移到涂有感光油墨的工件上

　?、?a href="/xlbxyj/221.html" style="border: 0px; outline: none; text-decoration: none; color: rgb(102, 102, 102);">線路板顯影機：用于感光工藝，曝光后將產品表面圖案顯現出來，然后進入蝕刻工序，可實現連續生產。

　?、?a href="/wfzjmsksb/217.html" style="border: 0px; outline: none; text-decoration: none; color: rgb(102, 102, 102);">PCB線路板蝕刻機：用于腐蝕工件上露出的金屬部分，使用蝕刻液通過高壓噴淋移除部分金屬的腐蝕設備。

　?、?a href="/qxj/216.html" style="border: 0px; outline: none; text-decoration: none; color: rgb(102, 102, 102);">超聲波清洗機：用于清洗經過腐蝕后多余的油墨得到成品。

　　上述設備根據實際產量和工件大小來選定規格型號，，對PCB線路板或任何蝕刻片有疑問可撥打我方銷售電話咨詢詳談
